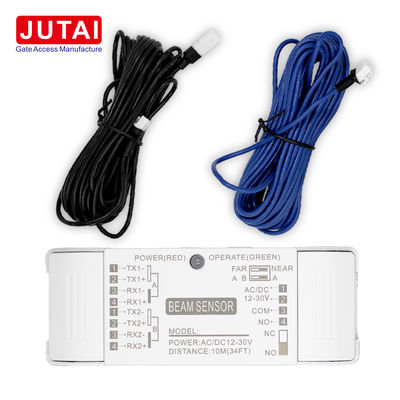

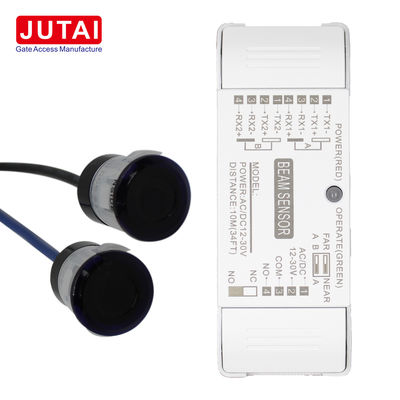

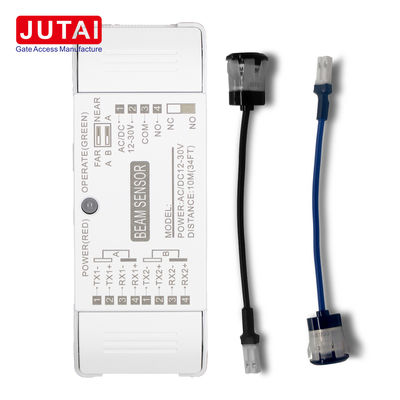

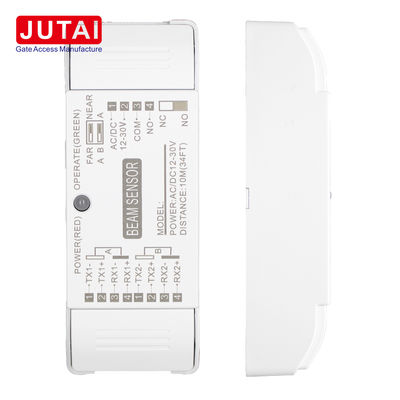

10 m cảm biến chùm tia hồng ngoại pin quang điện cho an toàn cửa tự động

Đèn phản chiếu an toàn cửa tự động: Được sử dụng để ngăn chặn cửa bẫy người hoặc đồ vật khi đóng.Bao gồm một cặp máy phát và thu hồng ngoại được gắn ở hai bên của cửa và tạo ra một chùm tia hồng ngoại.Khi một người hoặc vật thể đi qua cửa, chùm tia này bị gián đoạn,khiến cửa ngừng đóng hoặc mở để ngăn chặn các sự kiện chèn hoặc nghiền nát.

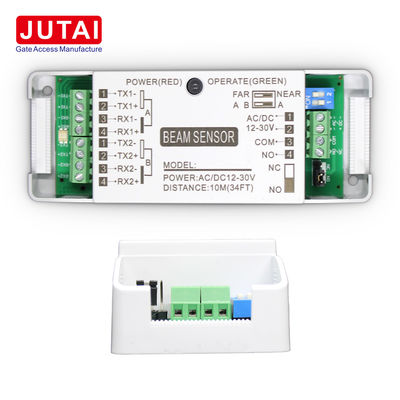

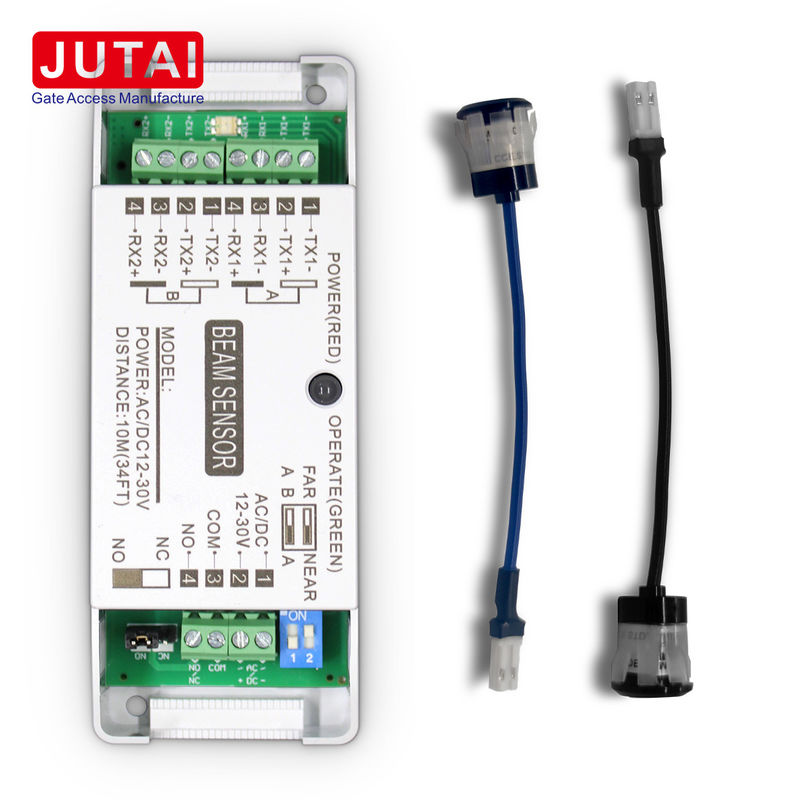

Định nghĩa dây chuyền

Lưu ý: 1.Lực lượng đầu vào AC/DC12-30V

2Nếu sử dụng 1 chùm chùm, cần phải kết nối với chùm chùm đơn

3.DIP1 thiết lập đèn đơn/đèn hai

4.DIP2

5.NO/NC Output có thể được chọn

Ưu điểm tổng thể

• Sử dụng phương pháp dây điện, dây điện là đơn giản, thuận tiện và chính xác.
• Sử dụng công nghệ điều khiển vi tính, hệ thống có sự tích hợp cao và ổn định mạnh mẽ.
• Thiết kế ống kính quang học chung quốc tế có lấy nét tốt, góc điều khiển hợp lý và dễ cài đặt.
• Sử dụng công nghệ đầu phát mã máy vi tính đặc biệt, máy phát và máy thu có khoảng cách dài và khả năng chống nhiễu mạnh.
• Sử dụng các hệ thống lọc, giải mã và khuếch đại để giải quyết hiệu quả vấn đề chống lại sự can thiệp ánh sáng mặt trời tự nhiên.
• Nó có một hoặc hai nhóm các ống kính thu phát và đầu ra kết nối riêng biệt.
• Sau khi kích hoạt tắc nghẽn ánh sáng, đầu ra có thể chọn linh hoạt các tín hiệu mở bình thường hoặc đóng bình thường.
• Thiết kế đầu vào điện áp rộng, hợp lệ cho cả 12-30VAC và đầu vào điện DC.
• Chế độ tính toán chính xác cao độc đáo và yếu tố lọc ánh sáng mặt trời cải thiện đáng kể khả năng chống can thiệp của hệ thống.

Những cân nhắc cụ thể

• Đèn đơn phải được kết nối với nhóm A và đèn kép phải được kết nối với nhóm AB.

• Khi lắp đặt mắt điện, đường kính của lỗ khoan là 13mm.

• Khi sử dụng một chùm ánh sáng duy nhất, chiều cao cài đặt được khuyến cáo là 60cm so với mặt đất.

• Khi sử dụng các vạch đôi, một bộ được lắp đặt ở độ cao 30cm so với mặt đất và bộ khác được lắp đặt ở độ cao 90cm so với mặt đất.

• Máy phát và máy thu có một phạm vi tự động nhất định,nhưng xin vui lòng chắc chắn để sắp xếp nó khi cài đặt để đảm bảo sự nhất quán trong các hướng ngang và dọc.

• Thông thường, bạn nên cẩn thận không đặt hàng loạt vật thể giữa máy phát và máy thu để tránh chặn và trục trặc.

• Hệ thống này có khả năng chống nhiễu ánh sáng tự nhiên tuyệt vời,nhưng khi lắp đặt,cố gắng tránh tiếp xúc trực tiếp mặt trước với ánh sáng mặt trời mạnh mẽ cho mắt điện.

• Hãy chắc chắn rằng chiều cao của đèn an toàn từ mặt đất không dưới 20cm.
