Cổng rào cản DC điện áp thấp hiệu quả về chi phí: Kiểm soát truy cập hiệu quả Cài đặt và bảo trì dễ dàng

• Điều khiển từ xa: chuyển đổi điều khiển thông qua điều khiển từ xa, thuận tiện để điều khiển từ xa.

• Tự động cảm biến: Tự động mở cổng sau khi phát hiện xe thông qua các cảm biến (như cảm biến hồng ngoại, cảm biến mặt đất, v.v.).

• Nhận dạng biển số: Tự động mở cổng bằng cách nhận dạng thông tin biển số của xe.

• Lưu ý: tốt nhất là sử dụng dây BVR, không sử dụng dây mạng

• Các chuyển động áp dụng loại gắn bên, dễ dàng lắp đặt và cấu trúc nhỏ gọn.
• Cơ thể chính của cơ chế được làm bằng hợp kim nhôm, được sản xuất bằng quá trình đúc chết, với độ tin cậysức mạnh cơ học, ngoại hình đẹp, kích thước chính xác và phân tán nhiệt tốt.

• Các chuyển động áp dụng truyền dẫn giảm bánh răng, hiệu quả truyền tải cao, mất mát nhỏ của công suất đầu ra;vật liệu SCM421, quá trình xử lý nhiệt carburizing, xử lý nghiền chính xác, chống mài mòn, chống va chạm, tuổi thọ vượt xa cấu trúc truyền động của bánh răng giun.

• Các chuyển động áp dụng động cơ không chải DC, với mô-men xoắn đầu ra lớn và kích thước nhỏ, và tốc độ có thể được điều chỉnhtùy ý thông qua bộ điều khiển, và bộ đệm giảm tốc có thể được thực hiện khi thả và nâng cột lên vị trí, để cột cổng có thể được đặt vào vị trí trơn tru.

• Động cơ áp dụng DC24V điện áp an toàn, tránh tai nạn sốc điện do rò rỉ và cung cấpbảo vệ nhiều hơn cho sự an toàn cá nhân.

Kích thước bên trong

Hình ảnh phác thảo chuyển động

Định nghĩa về dây chì động cơ

Môi trường làm việc

• Phạm vi nhiệt độ: -30°C ~ +60°C

• Độ ẩm: 90% hoặc ít hơn (Không có ngưng tụ)

• Độ cao: Dưới 1000m

Môi trường lưu trữ

Thời gian hoạt động

Đường cổng cột gắn tấm-cột hình tám giác

Các bước đưa rào cản vào hoạt động

Bước 1: Kết hợp cây gậy và lò xo

Bước 2: Giới hạn của tự kiểm tra học chuyển đổi của cổng đường ray

• Khởi động bình thường của bộ điều khiển là "00:00" và "e-00" thay thế hiển thị."close / turn up" trong 2 giây, và cổng đường ray hoạt động theo hướng đóng. Máy điều khiển cuộn từ trái sang phải để hiển thị "0 0 0 0", và tiếng chuông phát âm nhịp điệu.Khi động cơ chạy đến giới hạn đóng, bộ điều khiển hiển thị trạng thái "0 0 0 0" và chuông ngừng phát.
• Sau khi tự kiểm tra đóng hoàn thành, nhấn và giữ bộ điều khiển "mở / xuống" trong 2 giây, vàcổng đường ray hoạt động theo hướng mở. bộ điều khiển cuộn từ trái sang phải để hiển thị "0 0 0 0", và tiếng chuông âm thanh nhịp điệu. Khi động cơ chạy đến giới hạn mở,tiếng chuông điều khiển trong một thời gian dàiTại thời điểm này, tự mở thử nghiệm được hoàn thành, và cổng có thể hoạt động bình thường.

• Cột vượt quá 90 độ sau khi lái xe đến vị trí (s điều chỉnh các thông số P-9 để một quy mô lớn);cột là ít hơn 90 độ ((giảm các thông số P-9).
• Gần vị trí mà cột cao hơn vị trí ngang (giảm thông số P-6);cột dưới vị trí bình đẳng (tăng P-6).

Hoạt động chính

Hoạt động phím tắt

• Nhấn nút "on / down" một lần trong chế độ mà không cần chèn cáp động cơ để hiển thị phần mềmsố phiên bản; Nhấn phím "off / up" một lần để hiển thị ngày phần mềm.
• Trong chế độ làm việc bình thường, dưới trang thời gian hiển thị của ống kỹ thuật số, nhấn ngắn "set / save" một lần để hiển thịgiá trị hiện tại, nhấn ngắn "set / save" lần thứ hai để hiển thị tỷ lệ thay đổi của hall,và nhấn ngắn "set / save" lần thứ ba để hiển thị giá trị điện áp bên trong của bộ điều khiển; Bấm ngắn "set / save" lần thứ tư để hiển thị giá trị điện áp nguồn cung cấp;

Mô tả chức năng chính

• Chìa khóa đặt / lưu: nhập trạng thái thiết lập và lưu giá trị thiết lập.

• Khóa bật / tắt: nhấn phím này để mở cổng trong trạng thái hoạt động bình thường.có thể sử dụng phím này để thêm các mục menu hoặc điều chỉnh giá trị thiết lập lên. Trong trạng thái thiết lập tham số, nhấn ngắn để thêm một lần mỗi lần. Nhấn và giữ liên tục cho đến khi đạt được giá trị tối đa,và sau đó thêm từ giá trị tối thiểu.

• Khóa tắt / lên: nhấn phím này để đóng cổng trong trạng thái hoạt động bình thường.Bạn có thể sử dụng phím này để giảm các mục menu hoặc điều chỉnh giá trị thiết lập xuống.Bấm dài để giảm liên tục đến giá trị tối thiểu và sau đó giảm từ giá trị tối đa.

• Khóa quay trở lại / dừng: trong tình trạng hoạt động bình thường, nhấn phím này để dừng phanh.trạng thái cài đặt hoặc quay trở lại menu trước đó.

Menu tham số

Hướng dẫn vận hành

Bảng giá trị lệnh tham số

• Đối với tất cả các vị trí liên quan đến góc, vị trí đóng là 0 độ.
• Khi điện áp cung cấp điện quá lớn (> 27V) hoặc quá nhỏ (< 18V), bộ điều khiển sẽ tự độngbảo vệ và báo động. khi bộ điều khiển được bảo vệ, động cơ, hộp đèn, cảm biến mặt đất và các thiết bị khác sẽ không hoạt động.

Chức năng điều khiển từ xa

• Khớp nối điều khiển từ xa: nhấn dài bộ điều khiển "set / save" trong ba giây, tìm mục P-F, và nhấn"set / save" một lần nữa để hiển thị "000". Tại thời điểm này, nhấn bất kỳ phím nào của điều khiển từ xa.chỉ ra rằng điều khiển từ xa được kết hợp thành công.
• Xóa điều khiển từ xa: nhấn dài "set / lưu" trên bảng chính trong ba giây, tìm mục P-F,nhấn "set / save" một lần nữa để hiển thị "000", điều chỉnh giá trị đến 253, và nhấn "set / save" một lần nữa.và tất cả các điều khiển từ xa sẽ được xóa.
• Chế độ hạm đội: nhấn dài "set / save" trên bộ điều khiển trong ba giây, tìm mục p-8, và sau đó nhấn "set / save"để hiển thị "0", điều chỉnh giá trị thành 4, và sau đó nhấn "set / save" để thoát khỏi menu; Sau khi cổng đường được mở tại chỗ, nhấn nút dừng của điều khiển từ xa trong hơn 2 giây,và chế độ hạm đội sẽ bắt đầu; Để tắt chế độ hạm đội, chỉ cần nhấn phím tắt của điều khiển từ xa.

Các bước chuyển đổi tham số

• Bước 1: gỡ lỗi một mẫu

• Bước 2: kết nối mẫu với bộ điều khiển mới

• Bước 3: nguồn cho bộ điều khiển mới

• Bước 4: nhấn dài nút "thấp" của mẫu, và kiểm tra "s -- s hiển thị trên bộ điều khiển mới,sau đó chuyển đổi tham số là thành công

Những vấn đề và giải pháp phổ biến

• Việc tự kiểm tra không thành công, và cổng không chạy bình thường

• Vị trí dọc hoặc ngang của thanh cổng không được đặt đúng vị trí

• Làm thế nào để đánh giá chính xác liệu cổng có thực sự ở vị trí

Đặt tham số P-18 của bộ điều khiển để 1.đã được mở / đóng ở vị trí

Chú ý để quan sát xem động cơ dừng lại khi tay cầm cổng ở vị trí, có nghĩa là nó ở vị trí.Nếu đòn bẩy cổng được đặt và động cơ vẫn hoạt động, cần phải thay đổi các thông số P-6 hoặc P-9.

Trong quá trình bật và tắt, ống nixie sẽ có một hiển thị động "1". Nếu màn hình ống nixiequay trở lại giao diện thời gian, nó cho thấy rằng nó đã được đặt tại chỗ.

• Trục trặc của chức năng rebound trong trường hợp kháng cự

• Cổng đột nhiên chạy theo hướng ngược lại trong hoạt động bình thường

• Cổng được mở lại khi cổng gần như đã ở đúng vị trí.

Mã lỗi và giải pháp

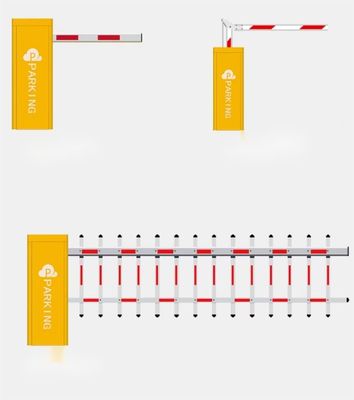

BR-110	BR-110F	BR-110BY	BR-110L	BR-110H

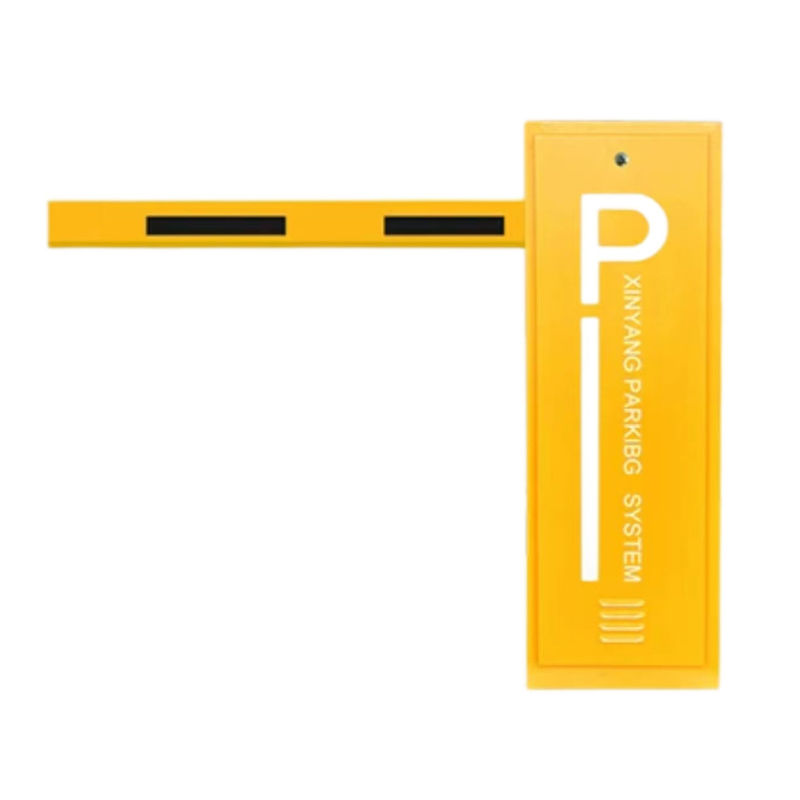

Phiên bản cánh tay thẳng Thời gian nâng: 3s 6s	Phiên bản tốc độ cao Thời gian nâng 1,5 giây	Phiên bản đèn LED Thời gian nâng: 3s 6s	Phiên bản cánh tay gấp 90° Thời gian nâng: 3s 6s	Phiên bản cánh tay gấp 180° Thời gian nâng: 3s 6s
BR-121	BRDC-110	BDC-1	BRC-433R	BRC-443T
Phiên bản cánh tay hàng rào Thời gian nâng: 6 giây	Phiên bản tiết kiệm điện DC Thời gian nâng: 1,2-5s
