Cảm biến vòng lặp kênh đôi Cổng rào cản | Độ chính xác cao & Phạm vi nhiệt độ rộng & Logic hướng

cácCảm biến vòng lặp kênh đôi JUTAI Barrier Gate(Mẫu LD-200/LD-202) được thiết kế để mang lại độ chính xác và độ tin cậy chưa từng có cho các hệ thống rào chắn tự động trong môi trường có lưu lượng giao thông cao. Đặc trưngđiều khiển độc lập hai kênh, nó đảm bảo phát hiện xe có độ chính xác cao vớiĐiều chỉnh độ nhạy 16 cấp (0-F)trên mộtPhạm vi điện cảm 20–2000μH, chụp mọi thứ từ xe máy đến xe tải hạng nặng. cảm biến củalogic định hướng nâng caosử dụng phân tích trình tự thời gian để xác định hướng ra/vào của phương tiện với độ trễ <1 giây, cho phép kiểm soát rào chắn thông minh trong bãi đỗ xe, làn thu phí và cơ sở an ninh. Được chế tạo để chịu đựng những điều kiện khắc nghiệt,Vỏ nhôm được xếp hạng IP67hoạt động hoàn hảo trong mộtKhoảng nhiệt độ -40°C đến +70°C, chống bụi, độ ẩm và các yếu tố ăn mòn để đảm bảo độ tin cậy quanh năm.

TRONGhệ thống đỗ xe thông minh, logic định hướng của LD-202 ngăn chặn việc bám đuôi bằng cách chỉ kích hoạt đóng rào chắn sau khi xác nhận khoảng trống của phương tiện, trong khi Kênh 1 đảm bảo mở cổng nhanh (phản hồi 10ms). Vìđiều khiển cổng công nghiệp, khả năng chịu nhiệt độ rộng của cảm biến duy trì hiệu suất ổn định trong kho cấp đông hoặc địa điểm sa mạc vàCông nghệ chống nhiễu xuyên âm 40–80KHzchặn nhiễu từ các máy dò gần đó hoặc bộ sạc EV. Việc triển khai gần đây tại một công viên hậu cần ở Trung Đông đã giảm 40% truy cập trái phép thông qua giám sát định hướng theo thời gian thực. cảm biến củaĐầu vào AC 12-24V DC/100-240V phổ biếnhỗ trợ năng lượng mặt trời và lưới điện, đồng thờiĐầu ra rơle SPDTtích hợp liền mạch với bộ điều khiển rào cản, hệ thống nhận dạng biển số xe và nền tảng IoT để quản lý tập trung.

JUTAI ưu tiên tính dễ triển khai và tuân thủ:lắp DIN-rail cắm và chạygiảm thời gian cài đặt xuống còn 15 phút vàchức năng tự động thiết lập lạiđảm bảo hoạt động liên tục khi điện áp dao động. Được chứng nhận choCE, FCC và RoHS, nó đáp ứng các tiêu chuẩn an toàn và môi trường toàn cầu. Được hỗ trợ bởi mộtBảo hành 5 nămvà hỗ trợ kỹ thuật 24/7, Cảm biến kênh đôi JUTAI là sự lựa chọn dứt khoát cho các kỹ sư đang tìm kiếm độ bền, độ chính xác và khả năng kiểm soát rào cản thông minh—nơi logic định hướng tiên tiến đáp ứng khả năng phục hồi công nghiệp.

Tính năng

• 1. Phạm vi phát hiện 15-2000 μh
  • Bộ phát hiện vòng lặp hỗ trợ phạm vi phát hiện rộng từ 15 µH đến 2000 µH, chứa nhiều kích cỡ và cấu hình vòng lặp khác nhau để ứng dụng linh hoạt trong các tình huống phát hiện lưu lượng truy cập khác nhau.
  • Phạm vi phát hiện rộng cho phép bộ phát hiện vòng lặp của chúng tôi phát hiện tất cả các loại phương tiện, xe máy, ô tô, xe tải siêu dài, xe buýt, v.v.

• 2. Mặt nhỏ gọn
  • Vỏ nhỏ gọn và được thiết kế tốt kết hợp tất cả các yêu cầu của ngành về tính năng và chức năng, cho phép máy dò này được tích hợp vào bất kỳ hệ thống phát hiện giao thông hiện có nào.

• 3. Khả năng chẩn đoán & Chỉ báo LED
  • Khả năng chẩn đoán toàn diện cho phép chẩn đoán chính xác các vấn đề về vòng lặp và lắp đặt, đồng thời hiển thị thông qua trạng thái đèn LED, đảm bảo hiệu suất tối ưu và giảm thời gian ngừng hoạt động.

• 4. Thời gian hiện diện có thể lựa chọn
  • Đầu ra của rơle hiện diện có thể được chọn để giới hạn đầu ra phát hiện trong một thời gian cố định (lớn hơn 30 phút) trong khi phương tiện vẫn chạy vòng, mang lại sự linh hoạt trong quản lý giao thông.

• 5. Tăng độ nhạy tự động (ASB)
  • Tính năng này phát hiện một cách đáng tin cậy các tổ hợp xe tải-rơmoóc lớn và xe gầm cao bằng cách tự động tăng độ nhạy lên mức tối đa khi phát hiện xe, đảm bảo nhận dạng chính xác.

• 6. Tự động bù trôi môi trường
  • Máy dò vòng lặp (hoặc các cảm biến khác) tự động điều chỉnh và hiệu chỉnh theo những thay đổi trong điều kiện môi trường, duy trì độ chính xác và ổn định của phát hiện bất chấp các yếu tố thời tiết và môi trường khác nhau.

• 7. 17 Cài đặt công tắc nhúng
  • Thiết kế chuyển mạch nhúng trên vỏ giúp việc thiết lập bộ dò vòng lặp dễ dàng và rõ ràng hơn, rất thân thiện với người dùng. Người dùng có thể thiết lập tất cả các chức năng trước rồi cài đặt bộ phát hiện vòng lặp.

• 8. Kênh đôi hoạt động hợp tác hoặc độc lập
  • Bộ dò vòng lặp kênh đôi có thể được sử dụng làm hai phiên bản kênh đơn, Hỗ trợ hai kênh phát hiện độc lập.
  • Cũng cho phép giám sát đồng thời nhiều vòng lặp, trình phát hiện vòng lặp có khả năng nhận dạng hướng trong các ứng dụng một kênh. nâng cao tính linh hoạt và độ chính xác của việc phát hiện xe.

• 9. Chống nhiễu xuyên âm.
  • Thông qua Công tắc nhúng, tần số của bộ dò vòng lặp có thể được điều chỉnh để ngăn chặn nhiễu xuyên âm do lắp đặt hai cuộn dây vòng quá gần.





---



Kết nối







Phương thức hoạt động

Máy dò dòng LD-200 có thể được cấu hình cho bất kỳ chế độ nào sau đây:

Chế độ hiện diện	Chế độ xung
Chế độ hiện diện logic AB (Hoạt động rào cản)	Chế độ xung logic AB (Đếm Logic)

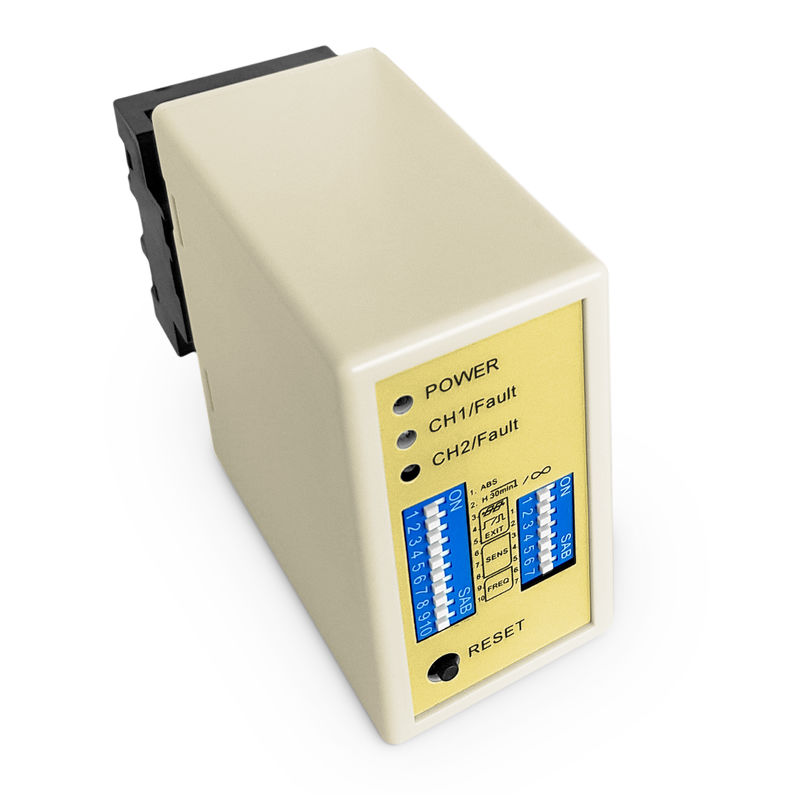

Chỉ ra và chuyển đổi

❀Đèn LED nguồn: Đèn LED nguồn màu ĐỎ Báo hiệu “BẬT nguồn”

• Đèn LED phát hiện CH1:Bật liên tục: Cho biết đã phát hiện xe.

• Nhấp nháy chậm: Cho biết vòng lặp bị đoản mạch hoặc số vòng xoắn sau vòng lặp không đủ.

• Nhấp nháy nhanh: Cho biết vòng lặp đang hở mạch hoặc có quá nhiều vòng xoắn sau vòng lặp.

• Đèn LED phát hiện CH2:Bật liên tục: Cho biết đã phát hiện xe.

• Nhấp nháy chậm: Cho biết vòng lặp bị đoản mạch hoặc số vòng xoắn sau vòng lặp không đủ.

• Nhấp nháy nhanh: Cho biết vòng lặp đang hở mạch hoặc có quá nhiều vòng xoắn sau vòng lặp.



❀Chọn độ nhạy

• Độ nhạy và tần số của vòng lặp có thể được điều chỉnh bằng công tắc nhúng 7 chiều và cài đặt công tắc nhúng 10 chiều.

• Người dùng có thể chọn 8 cài đặt khác nhau bằng cách thay đổi cài đặt của công tắc đèn cốt sang các chế độ khác nhau như trongbảng cài đặt công tắc nhúng bên dưới. Công tắc nhúng 6, 7 và 8 để chọn độ nhạy CH1 với 0,8 là độ nhạy thấp nhất và 0,015 là độ nhạy cao nhất.

• Công tắc nhúng 3, 4 và 5 để chọn độ nhạy CH2 với 0,8 là độ nhạy thấp nhất và 0,015 là độ nhạy cao nhất.







❀Switch1=S1:Lựa chọn chức năng vòng lặp kênh 1 (Công tắc nhúng 10 chiều)

• (Chuyển 1) Tăng độ nhạy đặc biệt DIP1 & DIP2 cho cả hai đoạn giới thiệu (Cả hai kênh)











• (Switch1=S1)D3,D4,D5 và (Switch2=S2)D1,D2 Cài đặt các chức năng đặc biệt (Hướng Mode1,2,3Phát hiện. Mode4,5,6 Chế độ bình thường, phát hiện hai vòng lặp được tách ra.)







• (Switch1=S1)D6 & D7 & D8 và (Switch2=S2)D3 & D4 & D5 Cài đặt Lựa chọn độ nhạy CH1 và CH2.(Tám cấp độ lựa chọn)







• (Switch1=S1)D9 & D10 và (Switch2=S2)D6,D7 Tần số cài đặt (20 K đến 100 KHz).

Nút đặt lại: Xin lưu ý: LD-200 phải được đặt lại mỗi lần thực hiện thay đổi cài đặt đối với công tắc Dip.







Cài đặt vòng lặp

Các vòng này được bịt kín bằng hợp chất epoxy đen “đóng rắn nhanh” hoặc mastic bitum nóng để hòa quyện với bề mặt đường.



Khi lắp đặt, vui lòng giữ phích cắm và ổ cắm của sản phẩm theo hướng thẳng đứng







Khắc phục sự cố







---



Dòng sản phẩm

LD-100	LD-102	LD-200	LD-202	JTHT-11
Kênh đơn 100-240 V AC	Kênh đơn 12-24 V AC/DC	Kênh đôi 100-240 V AC	Kênh đôi 12-24V AV/DC	Cáp vòng Cuộn dây Teflon 305 m
LCR-MT
Đồng hồ vạn năng





---
