Bộ dò kênh đôi đảm bảo an toàn cho AGV - Ngăn ngừa va chạm & Chẩn đoán đèn LED theo thời gian thực & Mạnh mẽ

Xe dẫn hướng tự động (AGV) đang cách mạng hóa hoạt động hậu cần và sản xuất, nâng cao hiệu quả và năng suất. Tuy nhiên, hoạt động an toàn của chúng trong môi trường công nghiệp năng động là rất quan trọng. Việc đảm bảo AGV di chuyển trong các khu nhà xưởng hoặc nhà kho đông đúc mà không gặp sự cố đòi hỏi phải có công nghệ cảm biến phức tạp và đáng tin cậy. Bộ phát hiện vòng lặp kênh đôi JUTAI cung cấp một giải pháp mạnh mẽ được thiết kế đặc biệt để nâng cao độ an toàn của AGV, ngăn ngừa va chạm và đảm bảo thời gian hoạt động của hệ thống thông qua chẩn đoán thời gian thực.

Phòng ngừa va chạm chủ động trong môi trường tự động

Chức năng cốt lõi của an toàn AGV là phát hiện chướng ngại vật và sự hiện diện đáng tin cậy. Máy dò kênh đôi của JUTAI vượt trội trong vai trò này. Được tích hợp vào các vòng sàn tại các giao lộ, trạm sạc, cửa ra vào hoặc các khu vực quan trọng khác, khả năng cảm biến chính xác của nó sẽ phát hiện một cách đáng tin cậy sự hiện diện của AGV hoặc các chướng ngại vật tiềm ẩn khác như xe nâng hàng hoặc xe chở nhân viên. Cấu hình kênh đôi cho phép logic an toàn phức tạp, chẳng hạn như xác nhận sự hiện diện trong một khu vực hoặc phát hiện hướng di chuyển, kích hoạt các cảnh báo cần thiết hoặc ra lệnh cho AGV giảm tốc độ hoặc dừng. Việc phát hiện chủ động này là nền tảng trong việc ngăn chặn các vụ va chạm tốn kém, bảo vệ tài sản có giá trị và đảm bảo môi trường làm việc an toàn hơn.

Tối đa hóa thời gian hoạt động với Chẩn đoán đèn LED theo thời gian thực

Trong môi trường công nghiệp có nhịp độ nhanh, việc giảm thiểu thời gian ngừng hoạt động là rất quan trọng để duy trì năng suất. Bộ dò kênh đôi JUTAI có tính năng chẩn đoán LED trực quan, thời gian thực. Các chỉ báo trực quan rõ ràng cung cấp cập nhật trạng thái ngay lập tức về nguồn điện, tính toàn vẹn của vòng lặp và tình trạng lỗi cho cả hai kênh. Điều này cho phép nhân viên bảo trì đánh giá ngay trạng thái hoạt động của máy dò và nhanh chóng xác định bất kỳ vấn đề tiềm ẩn nào mà không cần thiết bị chẩn đoán chuyên dụng. Việc khắc phục sự cố dễ dàng và nhanh chóng trực tiếp giúp tăng tính khả dụng của hệ thống AGV và quy trình bảo trì hiệu quả hơn, giúp các hoạt động tự động của bạn hoạt động trơn tru.

Thiết kế mạnh mẽ cho các điều kiện công nghiệp đòi hỏi khắt khe

Môi trường công nghiệp đặt ra những thách thức đặc biệt, bao gồm bụi, rung, biến động nhiệt độ và các tác động vật lý tiềm ẩn. Các bộ phận an toàn của AGV phải được chế tạo để chịu được những điều kiện này. Bộ phát hiện vòng lặp kênh đôi JUTAI có cấu trúc mạnh mẽ, cấp công nghiệp được thiết kế để mang lại độ tin cậy lâu dài trong các cài đặt đòi hỏi khắt khe. Vỏ bền và các bộ phận chất lượng của nó đảm bảo hiệu suất ổn định bất chấp các tác nhân gây áp lực môi trường, cung cấp giải pháp cảm biến đáng tin cậy hỗ trợ hoạt động liên tục và hiệu quả cho đội AGV của bạn. Hãy tin tưởng JUTAI về độ bền phù hợp với nhu cầu hoạt động của bạn.

Bảo mật hoạt động AGV của bạn với JUTAI

Nâng cao tính an toàn và hiệu quả của hệ thống AGV của bạn. Bộ phát hiện vòng lặp kênh đôi JUTAI cung cấp các khả năng ngăn ngừa va chạm cần thiết, chẩn đoán dễ sử dụng và thiết kế mạnh mẽ cần thiết cho môi trường tự động hiện đại.

Tính năng

• 1. Phạm vi phát hiện 15-2000 μh
  • Bộ phát hiện vòng lặp hỗ trợ phạm vi phát hiện rộng từ 15 µH đến 2000 µH, chứa nhiều kích cỡ và cấu hình vòng lặp khác nhau để ứng dụng linh hoạt trong các tình huống phát hiện lưu lượng truy cập khác nhau.
  • Phạm vi phát hiện rộng cho phép bộ phát hiện vòng lặp của chúng tôi phát hiện tất cả các loại phương tiện, xe máy, ô tô, xe tải siêu dài, xe buýt, v.v.

• 2. Mặt nhỏ gọn
  • Vỏ nhỏ gọn và được thiết kế tốt kết hợp tất cả các yêu cầu của ngành về tính năng và chức năng, cho phép máy dò này được tích hợp vào bất kỳ hệ thống phát hiện giao thông hiện có nào.

• 3. Khả năng chẩn đoán & Chỉ báo LED
  • Khả năng chẩn đoán toàn diện cho phép chẩn đoán chính xác các vấn đề về vòng lặp và lắp đặt, đồng thời hiển thị thông qua trạng thái đèn LED, đảm bảo hiệu suất tối ưu và giảm thời gian ngừng hoạt động.

• 4. Thời gian hiện diện có thể lựa chọn
  • Đầu ra của rơle hiện diện có thể được chọn để giới hạn đầu ra phát hiện trong một thời gian cố định (lớn hơn 30 phút) trong khi phương tiện vẫn chạy vòng, mang lại sự linh hoạt trong quản lý giao thông.

• 5. Tăng độ nhạy tự động (ASB)
  • Tính năng này phát hiện một cách đáng tin cậy các tổ hợp xe tải-rơmoóc lớn và xe gầm cao bằng cách tự động tăng độ nhạy lên mức tối đa khi phát hiện xe, đảm bảo nhận dạng chính xác.

• 6. Tự động bù trôi môi trường
  • Máy dò vòng lặp (hoặc các cảm biến khác) tự động điều chỉnh và hiệu chỉnh theo những thay đổi trong điều kiện môi trường, duy trì độ chính xác và ổn định của phát hiện bất chấp các yếu tố thời tiết và môi trường khác nhau.

• 7. 17 Cài đặt công tắc nhúng
  • Thiết kế chuyển mạch nhúng trên vỏ giúp việc thiết lập bộ dò vòng lặp dễ dàng và rõ ràng hơn, rất thân thiện với người dùng. Người dùng có thể thiết lập tất cả các chức năng trước rồi cài đặt bộ phát hiện vòng lặp.

• 8. Kênh đôi hoạt động hợp tác hoặc độc lập
  • Bộ dò vòng lặp kênh đôi có thể được sử dụng làm hai phiên bản kênh đơn, Hỗ trợ hai kênh phát hiện độc lập.
  • Cũng cho phép giám sát đồng thời nhiều vòng lặp, trình phát hiện vòng lặp có khả năng nhận dạng hướng trong các ứng dụng một kênh. nâng cao tính linh hoạt và độ chính xác của việc phát hiện xe.

• 9. Chống nhiễu xuyên âm.
  • Thông qua Công tắc nhúng, tần số của bộ dò vòng lặp có thể được điều chỉnh để ngăn chặn nhiễu xuyên âm do lắp đặt hai cuộn dây vòng quá gần.





---



Kết nối







Phương thức hoạt động

Máy dò dòng LD-200 có thể được cấu hình cho bất kỳ chế độ nào sau đây:

Chế độ hiện diện	Chế độ xung
Chế độ hiện diện logic AB (Hoạt động rào cản)	Chế độ xung logic AB (Đếm Logic)



Chỉ ra và chuyển đổi

❀Đèn LED nguồn: Đèn LED nguồn màu ĐỎ Báo hiệu “BẬT nguồn”

• Đèn LED phát hiện CH1:Bật liên tục: Cho biết đã phát hiện xe.

• Nhấp nháy chậm: Cho biết vòng lặp bị đoản mạch hoặc số vòng xoắn sau vòng lặp không đủ.

• Nhấp nháy nhanh: Cho biết vòng lặp đang hở mạch hoặc có quá nhiều vòng xoắn sau vòng lặp.

• Đèn LED phát hiện CH2:Bật liên tục: Cho biết đã phát hiện xe.

• Nhấp nháy chậm: Cho biết vòng lặp bị đoản mạch hoặc số vòng xoắn sau vòng lặp không đủ.

• Nhấp nháy nhanh: Cho biết vòng lặp đang hở mạch hoặc có quá nhiều vòng xoắn sau vòng lặp.



❀Chọn độ nhạy

• Độ nhạy và tần số của vòng lặp có thể được điều chỉnh bằng công tắc nhúng 7 chiều và cài đặt công tắc nhúng 10 chiều.

• Người dùng có thể chọn 8 cài đặt khác nhau bằng cách thay đổi cài đặt của công tắc đèn cốt sang các chế độ khác nhau như trongbảng cài đặt công tắc nhúng bên dưới. Công tắc nhúng 6, 7 và 8 để chọn độ nhạy CH1 với 0,8 là độ nhạy thấp nhất và 0,015 là độ nhạy cao nhất.

• Công tắc nhúng 3, 4 và 5 để chọn độ nhạy CH2 với 0,8 là độ nhạy thấp nhất và 0,015 là độ nhạy cao nhất.

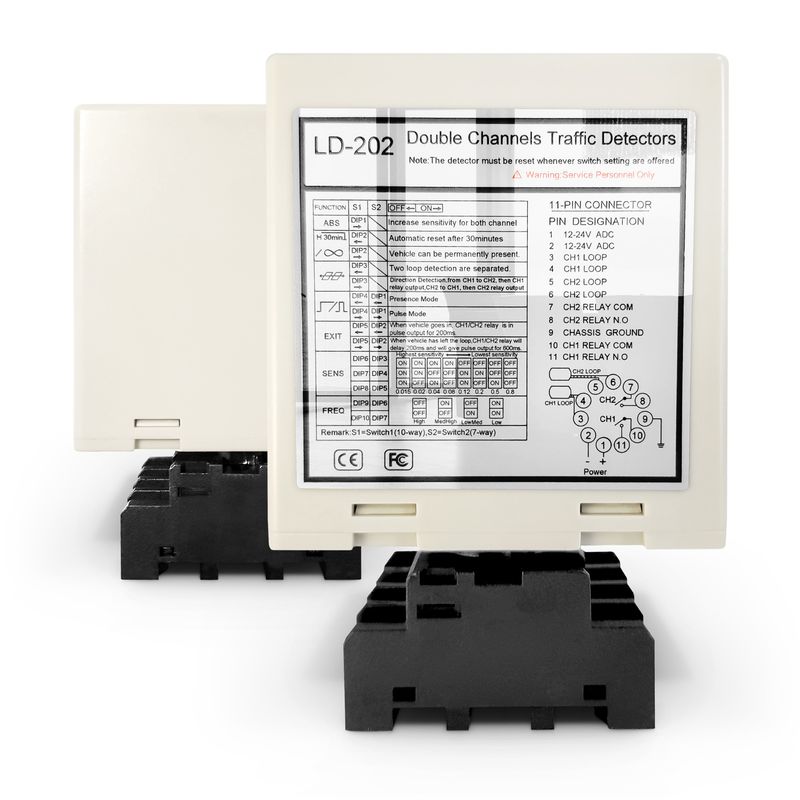

❀Switch1=S1:Lựa chọn chức năng vòng lặp kênh 1 (Công tắc nhúng 10 chiều)

• (Chuyển 1) Tăng độ nhạy đặc biệt DIP1 & DIP2 cho cả hai đoạn giới thiệu (Cả hai kênh)











• (Switch1=S1)D3,D4,D5 và (Switch2=S2)D1,D2 Cài đặt các chức năng đặc biệt (Hướng Mode1,2,3Phát hiện. Mode4,5,6 Chế độ bình thường, phát hiện hai vòng lặp được tách ra.)







• (Switch1=S1)D6 & D7 & D8 và (Switch2=S2)D3 & D4 & D5 Cài đặt Lựa chọn độ nhạy CH1 và CH2.(Tám cấp độ lựa chọn)







• (Switch1=S1)D9 & D10 và (Switch2=S2)D6,D7 Tần số cài đặt (20 K đến 100 KHz).

Nút đặt lại: Xin lưu ý: LD-200 phải được đặt lại mỗi lần thực hiện thay đổi cài đặt đối với công tắc Dip.







Cài đặt vòng lặp

Các vòng này được bịt kín bằng hợp chất epoxy đen “đóng rắn nhanh” hoặc mastic bitum nóng để hòa quyện với bề mặt đường.



Khi lắp đặt, vui lòng giữ phích cắm và ổ cắm của sản phẩm theo hướng thẳng đứng







Khắc phục sự cố







---



Dòng sản phẩm

LD-100	LD-102	LD-200	LD-202	JTHT-11
Kênh đơn 100-240 V AC	Kênh đơn 12-24 V AC/DC	Kênh đôi 100-240 V AC	Kênh đôi 12-24V AV/DC	Cáp vòng Cuộn dây Teflon 305 m
LCR-MT
Đồng hồ vạn năng





---
