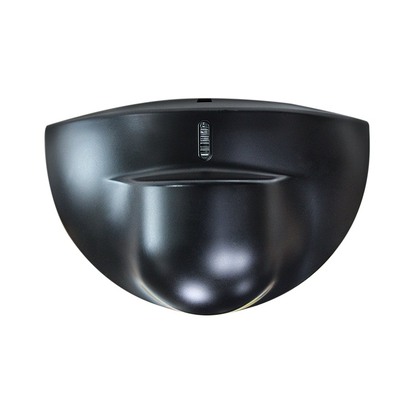

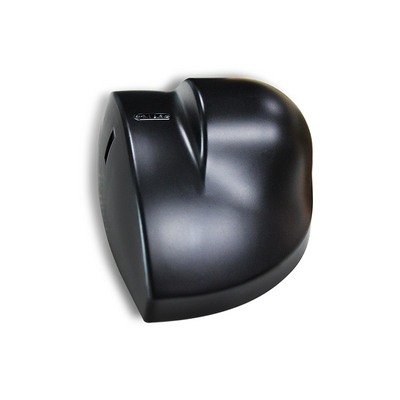

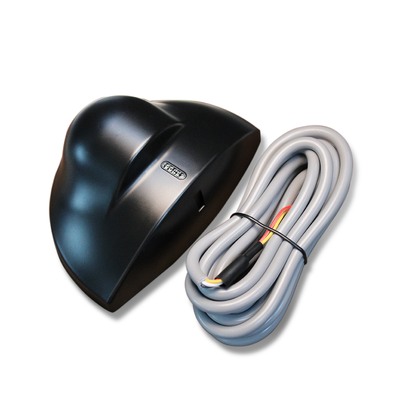

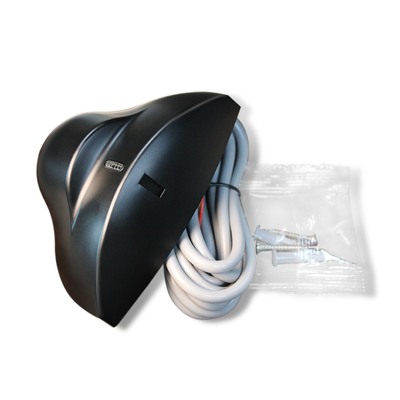

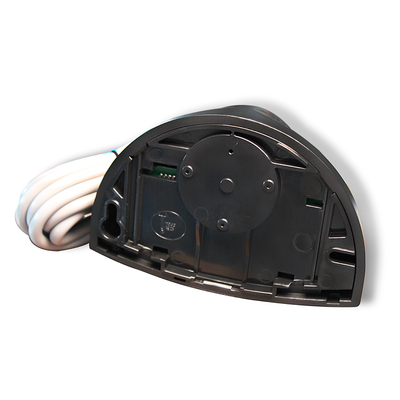

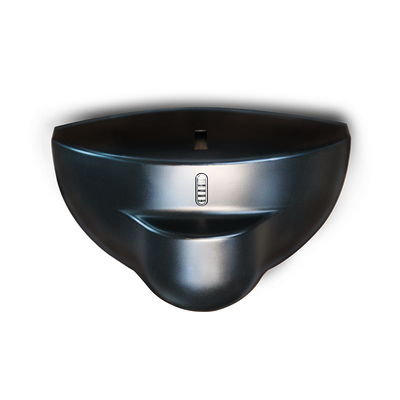

Radar Microwave | RD24-4S | Dễ Lắp Đặt | Chịu Nhiệt Phản Hồi Nhanh

Tên thương hiệu:	JUTAI
Số mẫu:	RD24-4
MOQ:	100
giá bán:	4-6 USD according to order quantity
Chi tiết bao bì:	GIỎ HÀNG
Điều khoản thanh toán:	T/T, paypal, alipay, Western Union

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Nguồn gốc:

THÂM QUYẾN TRUNG QUỐC

Chứng nhận:

Công nghệ:

Radar doppler vi sóng

Tần số máy phát:

24.125GHz

Công suất bức xạ của máy phát:

<20 dBm EIRP

Mật độ công suất máy phát:

5mW/cm2

Chiều cao lắp đặt tối đa:

Góc nghiêng:

0°~90° theo chiều dọc; -30°~+30° bên

Trường phát hiện (gắn 2,2m):

4m(W)×2m(D)

Chế độ phát hiện:

Phát hiện chuyển động

Tốc độ phát hiện tối thiểu:

5cm/s (trục cảm biến)

điện áp cung cấp:

12-24V AC ±10%; 12-24V DC +30% / -10%

tần số chính:

50-60Hz

Tiêu thụ điện năng:

2W(VA)

Chế độ đầu ra:

Chuyển đổi đầu ra ống

Thời gian đầu ra tín hiệu:

Giữ 1,5 giây

Điện áp tiếp xúc tối đa:

42V AC/DC

Dòng điện liên lạc tối đa:

1A (điện trở)

Công suất chuyển đổi tối đa:

30W(DC) / 60VA(AC)

Phạm vi nhiệt độ làm việc:

-20 ℃ ~ +55

Mức độ bảo vệ:

Sự phù hợp định mức:

R&TTE 1999/5/EC; EMC 89/336/EEC

Vật liệu:

Màu nhà ở:

Đen/Bạc

Kích thước (W×H×D):

120mm×80mm×50mm

trọng lượng tịnh:

0,215kg

chiều dài cáp:

Khả năng cung cấp:

5000 chiếc mỗi tháng

Làm nổi bật:

cảm biến chuyển động microwave phản hồi nhanh

radar microwave chịu nhiệt

cảm biến RD24-4S dễ lắp đặt

Mô tả sản phẩm

Radar vi sóng. RD24-4S. Thiết lập dễ dàng.

RD24-4S Microwave Radar này nổi bật như một giải pháp phát hiện chuyển động linh hoạt cho tất cả các hệ thống truy cập cửa, được thiết kế vớicài đặt dễ dàng, mạnh mẽKháng nhiệtvà ultraphản ứng nhanh¢ ba điểm mạnh cốt lõi làm cho nó trở thành lựa chọn hàng đầu cho các môi trường thương mại, bán lẻ và công nghiệp.khả năng phản hồi nhanh của nó ngay lập tức phát hiện các mục tiêu chuyển động hợp lệ di chuyển với tốc độ ≥ 5cm/s dọc theo trục cảm biến, cung cấp tín hiệu kích hoạt thời gian thực cho cửa tự động, cửa kính trượt và lối vào thương mại, loại bỏ sự chậm trễ và đảm bảo truy cập suôn sẻ, kịp thời cho lượng người đi bộ đông.Không cần dây điện phức tạp hoặc các công cụ chuyên nghiệp để dễ dàng lắp đặt: vỏ ABS nhỏ gọn (120×80×50mm) và cấu trúc nhẹ 0,215kg cho phép gắn trực tiếp bề mặt, cáp 2,2m được dây trước phù hợp với giao diện JST và relé,và chỉ số trạng thái LED trực quan và nhẹ nhàng điều chỉnh độ nhạy của điện tử đơn giản hóa hiệu chuẩn một bước ngay sau khi lắp đặt.

Điều nâng cao radar này hơn nữa là khả năng chống nhiệt độ đặc biệt của nó, hoạt động ổn định trong phạm vi cực đoan từ -20 °C đến +55 °C.Nó hoạt động đáng tin cậy trong mùa đông lạnh bên ngoài cửa ra vào và mùa hè nóng không gian thương mại trong nhà mà không có tín hiệu di chuyển hoặc giảm hiệu suất, vượt xa các cảm biến thông thường khả năng thích nghi với môi trường. kết hợp với IP54 chống bụi và chống nước, nó chống bụi hàng ngày, phun và mòn,đảm bảo độ bền lâu dài trong điều kiện làm việc khắc nghiệtVới mức tiêu thụ điện thấp (≤2W) và khả năng tương thích điện áp 12-24V AC / DC rộng, nó tích hợp liền mạch vào các thiết lập điện hiện có mà không cần bộ điều hợp bổ sung.Phù hợp với các tiêu chuẩn quốc tế R&TTE và EMC, RD24-4S Microwave Radar này kết hợp dễ dàng thiết lập, tất cả nhiệt độ thích nghi và phản ứng chuyển động nhanh, làm cho nó một cắm và chơi,giải pháp cảm biến chuyển động bảo trì thấp cho các nhu cầu tự động hóa cửa đa dạng.

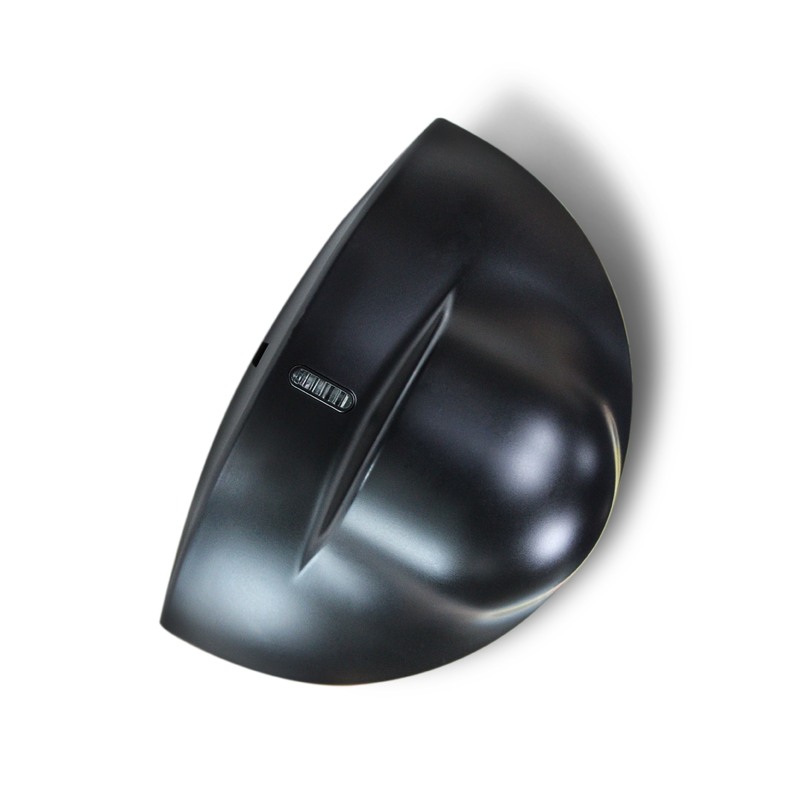

Radar Microwave | RD24-4S | Dễ Lắp Đặt | Chịu Nhiệt Phản Hồi Nhanh 0

Điểm nổi bật của sản phẩm

24tần số sóng vi sóng chính.125GHz để phát hiện chuyển động ổn định (≥ 5cm/s)
Trường phát hiện rộng: 4m ((W) * 2m ((D) ở độ cao gắn 2,2m
Điều chỉnh góc linh hoạt: 0°~90° dọc / -30°~+30° nghiêng bên
Cung cấp điện áp rộng: 12-24V AC/DC với mức tiêu thụ điện năng thấp (≤2W)
Bảo vệ IP54 & nhiệt độ làm việc -20 °C ~ + 55 °C cho sử dụng trong nhà / ngoài trời bán kín
Dễ cài đặt & điều chỉnh với kích thước nhỏ gọn, điện tích độ nhạy và thông báo trạng thái LED rõ ràng
Khả năng đầu ra đáng tin cậy: giữ tín hiệu 1,5 giây, điện áp tiếp xúc AC/DC tối đa 42V, dòng điện kháng 1A

Thông số kỹ thuật

Parameter	Thông số kỹ thuật
Công nghệ	Radar Doppler Microwave
Tần số của máy phát	24.125GHz
Năng lượng phóng xạ của máy phát	EIRP < 20 dBm
Mật độ điện của máy phát	≤ 5mW/cm
Chiều cao lắp đặt tối đa	3m
Các góc nghiêng	0°~90° dọc; -30°~+30° bên
Thể phát hiện (2,2m gắn)	4m ((W) * 2m ((D)
Chế độ phát hiện	Phát hiện chuyển động
Tốc độ tối thiểu có thể phát hiện	5cm/s (trục cảm biến)
Điện áp cung cấp	12-24V AC ±10%; 12-24V DC +30% / -10%
Tần số chính	50-60Hz
Tiêu thụ năng lượng	≤2W ((VA)
Chế độ đầu ra	Khả năng đầu ra của ống chuyển đổi
Thời gian phát tín hiệu	1.5s giữ
Điện áp tiếp xúc tối đa	42V AC/DC
Dòng điện tiếp xúc tối đa	1A (kháng)
Năng lượng chuyển đổi tối đa	30W (DC) / 60VA (AC)
Phạm vi nhiệt độ hoạt động	-20°C ~ +55°C
Mức độ bảo vệ	IP54
Phù hợp tiêu chuẩn	R&TTE 1999/5/EC; EMC 89/336/EEC
Vật liệu	ABS
Màu nhà	Đen/Bạc
Kích thước (WHD)	120mm80mm50mm
Trọng lượng ròng	0.215kg
Chiều dài cáp	2.2m

Hướng dẫn cài đặt và điều chỉnh

Hiệu suất của cảm biến có liên quan chặt chẽ đến việc lắp đặt và điều chỉnh chính xác.

Nhu cầu gia tăng

Tránh vị trí rung động, gần đèn neon và tắc cảm biến; không chạm vào các bộ phận điện tử bên trong trong khi lắp đặt.

Điều chỉnh độ nhạy

Chuyển bộ đo độ nhạy nhẹ nhàng và chậm; giá trị độ nhạy xác định kích thước của trường phát hiện (được điều chỉnh đến 1/2 hoặc cao hơn cho khoảng cách phát hiện ngắn).

Điều chỉnh góc

góc bên của ăng-ten phẳng = vị trí trường phát hiện; góc dọc = độ sâu trường phát hiện; đặt góc mô-đun vi sóng ≥45° để phát hiện tối ưu.

Kiểm tra trạng thái

Đèn LED nhấp nháy sau khi bật (đứng sẵn bình thường); Đèn LED bật liên tục khi phát hiện mục tiêu chuyển động (kích hoạt phát hiện).

Hướng dẫn khắc phục sự cố

Hiện tượng lỗi	Nguyên nhân có thể	Hành động sửa chữa
Cánh cửa không mở & đèn LED không có ánh sáng	Điện cảm biến tắt	Kiểm tra kết nối dây điện và giá trị nguồn cung cấp điện
Cửa mở/khép liên tục	Bộ cảm biến phát hiện rung động/chuyển động của cửa; nguồn nhiễu trong phạm vi phát hiện	Chịu cảm biến vững chắc; tăng góc nghiêng / giảm độ nhạy; loại bỏ các nguồn nhiễu trong lĩnh vực phát hiện
Khoảng cách phát hiện quá gần.	Độ nhạy thấp; góc mô-đun vi sóng < 45°; cảm biến bị chặn	Điều chỉnh điện áp độ nhạy đến 1/2 hoặc cao hơn; đặt góc mô-đun thành ≥45°; loại bỏ các vật thể bị tắc

Các kịch bản ứng dụng

RD24-4S là một cảm biến phát hiện chuyển động đa kịch bản có khả năng thích nghi cao, chủ yếu áp dụng cho:

Hệ thống cửa tự động:Cửa trượt, cửa lắc, cửa thủy tinh (các tòa nhà thương mại, trung tâm mua sắm, tòa nhà văn phòng)
An ninh & Giám sát:Khám phá an ninh xung quanh, kích hoạt chuyển động của con người trong nhà (nhà ở, nhà máy, nhà kho)
Tự động hóa công nghiệp:Phát hiện chuyển động dây chuyền vận chuyển, thiết bị khởi động / dừng (đường dây sản xuất công nghiệp nhẹ)
Tòa nhà thông minh:Ứng dụng chiếu sáng thông minh, Ứng dụng điều hòa không khí (khu vực công cộng như hành lang và thang máy)

Công nghệ cốt lõi

Cảm biến radar Doppler sóng vi sóng 24Cảm biến radar.125GHz Máy phát hiện chuyển động cửa tự động Cảm biến phát hiện trường rộng Bộ cảm biến chuyển động IP54
