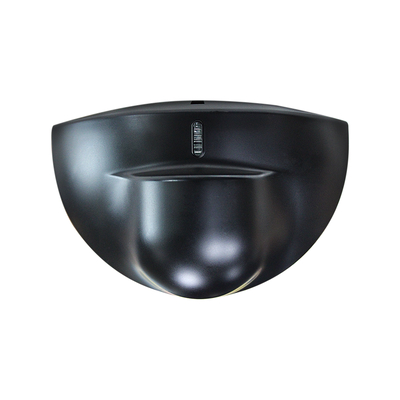

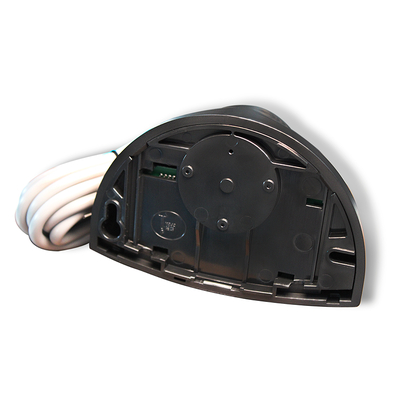

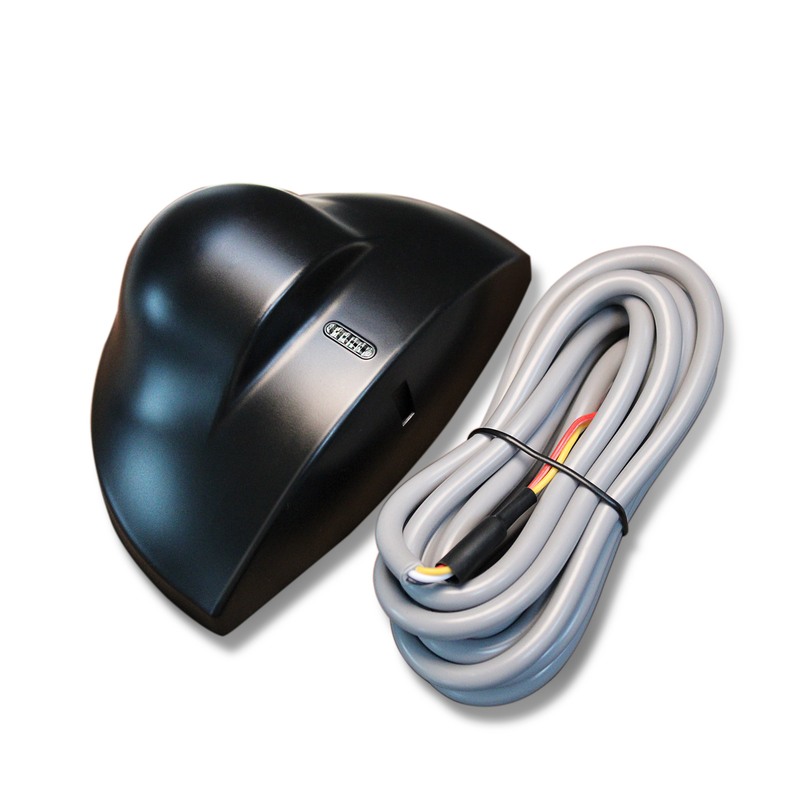

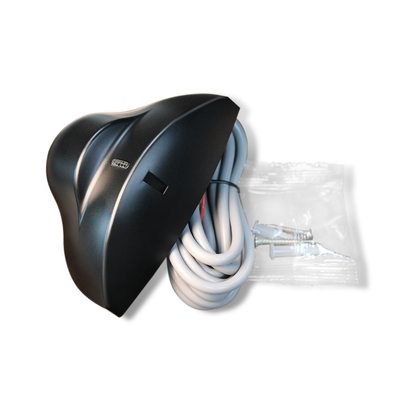

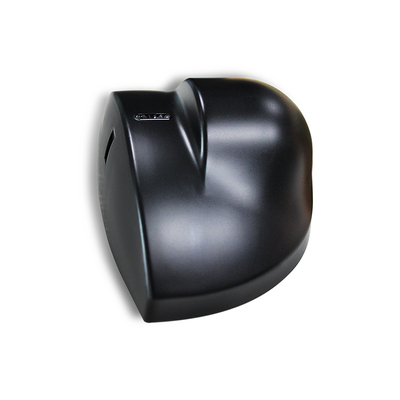

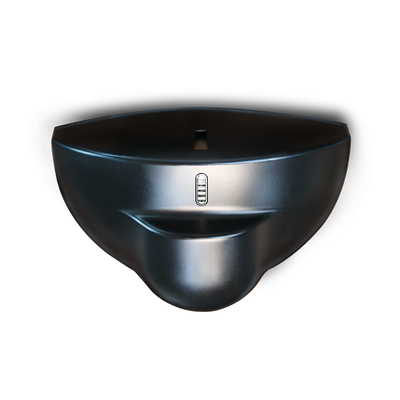

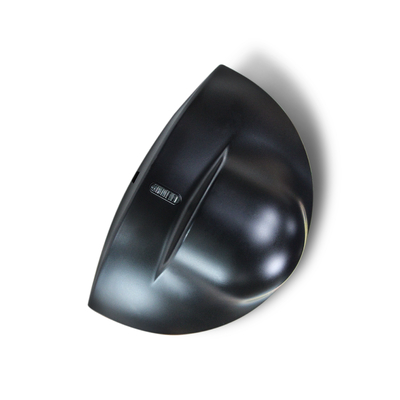

Máy dò Doppler RD24-4S | Trường phát hiện rộng 4m×2m, Cảm biến chuyển động chính xác cao

Tên thương hiệu:	JUTAI
Số mẫu:	RD24-4S
MOQ:	100
giá bán:	4-6 USD according to order quantity
Chi tiết bao bì:	GIỎ HÀNG
Điều khoản thanh toán:	T/T, paypal, alipay, Western Union

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Nguồn gốc:

THÂM QUYẾN TRUNG QUỐC

Chứng nhận:

Chiều cao lắp đặt tối đa:

Công nghệ:

Radar doppler vi sóng

Tần số máy phát:

24.125GHz

Công suất bức xạ của máy phát:

<20 dBm EIRP

Mật độ công suất máy phát:

5mW/cm2

Góc nghiêng:

0°~90° theo chiều dọc; -30°~+30° bên

Trường phát hiện (gắn 2,2m):

4m(W)×2m(D)

Chế độ phát hiện:

Phát hiện chuyển động

Tốc độ phát hiện tối thiểu:

5cm/s (trục cảm biến)

điện áp cung cấp:

12-24V AC ±10%; 12-24V DC +30% / -10%

tần số chính:

50-60Hz

Tiêu thụ điện năng:

2W(VA)

Chế độ đầu ra:

Chuyển đổi đầu ra ống

Thời gian đầu ra tín hiệu:

Giữ 1,5 giây

Điện áp tiếp xúc tối đa:

42V AC/DC

Dòng điện liên lạc tối đa:

1A (điện trở)

Công suất chuyển đổi tối đa:

30W(DC) / 60VA(AC)

Phạm vi nhiệt độ làm việc:

-20 ℃ ~ +55

Mức độ bảo vệ:

Sự phù hợp định mức:

R&TTE 1999/5/EC; EMC 89/336/EEC

Vật liệu:

Màu nhà ở:

Đen/Bạc

Kích thước (W×H×D):

120mm×80mm×50mm

trọng lượng tịnh:

0,215kg

chiều dài cáp:

Khả năng cung cấp:

5000 chiếc mỗi tháng

Làm nổi bật:

Trường phát hiện rộng của máy dò Doppler

Cảm biến chuyển động vi sóng có độ chính xác cao

Máy dò cảm biến chuyển động phạm vi 4m×2m

Mô tả sản phẩm

RD24-4S Doppler Detector 4m x 2m Wide Detection Field, High Precision Motion Sensing

RD24-4S Doppler Detector là một thiết bị cảm biến chuyển động hiệu suất cao chuyên nghiệp được xây dựng cho các hệ thống cửa thương mại và cửa tự động,có trường phát hiện rộng 4m × 2m và cảm biến chuyển động chính xác cao dẫn đầu ngành, làm cho nó trở thành lựa chọn hàng đầu cho không gian thương mại lối vào lớn, sảnh văn phòng, trung tâm mua sắm và cửa hàng bán lẻ.máy dò này cung cấp một phạm vi phát hiện rộng 4 mét và độ sâu 2 mét ở tiêu chuẩn 2.2m chiều cao lắp đặt, bao phủ đầy đủ lối vào thương mại lớn và các lối đi cửa kính trượt rộng không có vùng chết, đảm bảo mọi người đi bộ tiếp cận được chụp chính xác.Lõi cảm biến chính xác cao của nó vượt trội trong việc xác định chuyển động của con người ở tốc độ tối thiểu 5cm/s, với một thuật toán thông minh mà nghiêm ngặt lọc ra các kích hoạt sai từ rung động môi trường, mảnh vỡ nổi và chuyển động không phải con người,loại bỏ các trục trặc cửa thường xuyên do phát hiện sai.

Không giống như các máy dò thông thường với phạm vi cảm biến hẹp hoặc không ổn định, mô hình này cân bằng phạm vi phủ sóng rộng và nhắm mục tiêu chính xác,thích nghi với các vị trí lắp đặt và loại cửa khác nhau mà không cần hiệu chuẩn lặp đi lặp lạiĐược bao bọc trong một vỏ ABS mạnh mẽ, nó có hiệu suất ổn định trong môi trường điện từ phức tạp, chống mòn hàng ngày,và tuân thủ các chứng chỉ quốc tế R & TTE và EMC cho an toànVới tính tương thích plug-and-play và đầu ra tín hiệu nhất quán, nó tích hợp liền mạch với các hệ thống điều khiển cửa tự động chính thống, không yêu cầu thiết lập phức tạp.Kết hợp một lĩnh vực phát hiện rộng rãi và độ chính xác cực cao, máy dò Doppler này là một giải pháp đáng tin cậy, lâu dài cho nhu cầu cảm biến chuyển động thương mại.

Máy dò Doppler RD24-4S | Trường phát hiện rộng 4m×2m, Cảm biến chuyển động chính xác cao 0

Điểm nổi bật của sản phẩm

24tần số sóng vi sóng chính.125GHz để phát hiện chuyển động ổn định (≥ 5cm/s)
Trường phát hiện rộng: 4m ((W) * 2m ((D) ở độ cao gắn 2,2m
Điều chỉnh góc linh hoạt: 0°~90° dọc / -30°~+30° nghiêng bên
Cung cấp điện áp rộng: 12-24V AC/DC với mức tiêu thụ điện năng thấp (≤2W)
Bảo vệ IP54 & nhiệt độ làm việc -20 °C ~ + 55 °C cho sử dụng trong nhà / ngoài trời bán kín
Dễ cài đặt & điều chỉnh với kích thước nhỏ gọn, điện tích độ nhạy và thông báo trạng thái LED rõ ràng
Khả năng đầu ra đáng tin cậy: giữ tín hiệu 1,5 giây, điện áp tiếp xúc AC/DC tối đa 42V, dòng điện kháng 1A

Thông số kỹ thuật

Parameter	Thông số kỹ thuật
Công nghệ	Radar Doppler Microwave
Tần số của máy phát	24.125GHz
Năng lượng phóng xạ của máy phát	EIRP < 20 dBm
Mật độ điện của máy phát	≤ 5mW/cm
Chiều cao lắp đặt tối đa	3m
Các góc nghiêng	0°~90° dọc; -30°~+30° bên
Thể phát hiện (2,2m gắn)	4m ((W) * 2m ((D)
Chế độ phát hiện	Phát hiện chuyển động
Tốc độ tối thiểu có thể phát hiện	5cm/s (trục cảm biến)
Điện áp cung cấp	12-24V AC ±10%; 12-24V DC +30% / -10%
Tần số chính	50-60Hz
Tiêu thụ năng lượng	≤2W ((VA)
Chế độ đầu ra	Khả năng đầu ra của ống chuyển đổi
Thời gian phát tín hiệu	1.5s giữ
Điện áp tiếp xúc tối đa	42V AC/DC
Dòng điện tiếp xúc tối đa	1A (kháng)
Năng lượng chuyển đổi tối đa	30W (DC) / 60VA (AC)
Phạm vi nhiệt độ hoạt động	-20°C ~ +55°C
Mức độ bảo vệ	IP54
Phù hợp tiêu chuẩn	R&TTE 1999/5/EC; EMC 89/336/EEC
Vật liệu	ABS
Màu nhà	Đen/Bạc
Kích thước (WHD)	120mm80mm50mm
Trọng lượng ròng	0.215kg
Chiều dài cáp	2.2m

Hướng dẫn cài đặt và điều chỉnh

Hiệu suất của cảm biến có liên quan chặt chẽ đến việc lắp đặt và điều chỉnh chính xác.

Nhu cầu gia tăng

Tránh vị trí rung động, gần đèn neon và tắc cảm biến; không chạm vào các bộ phận điện tử bên trong trong khi lắp đặt.

Điều chỉnh độ nhạy

Chuyển bộ đo độ nhạy nhẹ nhàng và chậm; giá trị độ nhạy xác định kích thước của trường phát hiện (được điều chỉnh đến 1/2 hoặc cao hơn cho khoảng cách phát hiện ngắn).

Điều chỉnh góc

góc bên của ăng-ten phẳng = vị trí trường phát hiện; góc dọc = độ sâu trường phát hiện; đặt góc mô-đun vi sóng ≥45° để phát hiện tối ưu.

Kiểm tra trạng thái

Đèn LED nhấp nháy sau khi bật (đứng sẵn bình thường); Đèn LED bật liên tục khi phát hiện mục tiêu chuyển động (kích hoạt phát hiện).

Hướng dẫn khắc phục sự cố

Hiện tượng lỗi	Nguyên nhân có thể	Hành động sửa chữa
Cánh cửa không mở & đèn LED không có ánh sáng	Điện cảm biến tắt	Kiểm tra kết nối dây điện và giá trị nguồn cung cấp điện
Cửa mở/khép liên tục	Bộ cảm biến phát hiện rung động/chuyển động của cửa; nguồn nhiễu trong phạm vi phát hiện	Chịu cảm biến vững chắc; tăng góc nghiêng / giảm độ nhạy; loại bỏ các nguồn nhiễu trong lĩnh vực phát hiện
Khoảng cách phát hiện quá gần.	Độ nhạy thấp; góc mô-đun vi sóng < 45°; cảm biến bị chặn	Điều chỉnh điện áp độ nhạy đến 1/2 hoặc cao hơn; đặt góc mô-đun thành ≥45°; loại bỏ các vật thể bị tắc

Các kịch bản ứng dụng

RD24-4S là một cảm biến phát hiện chuyển động đa kịch bản có khả năng thích nghi cao, chủ yếu áp dụng cho:

Hệ thống cửa tự động:Cửa trượt, cửa lắc, cửa thủy tinh (các tòa nhà thương mại, trung tâm mua sắm, tòa nhà văn phòng)
An ninh & Giám sát:Khám phá an ninh xung quanh, kích hoạt chuyển động của con người trong nhà (nhà ở, nhà máy, nhà kho)
Tự động hóa công nghiệp:Phát hiện chuyển động dây chuyền vận chuyển, thiết bị khởi động / dừng (đường dây sản xuất công nghiệp nhẹ)
Tòa nhà thông minh:Ứng dụng chiếu sáng thông minh, Ứng dụng điều hòa không khí (khu vực công cộng như hành lang và thang máy)

Công nghệ cốt lõi

Cảm biến radar Doppler sóng vi sóng 24Cảm biến radar.125GHz Máy phát hiện chuyển động cửa tự động Cảm biến phát hiện trường rộng Bộ cảm biến chuyển động IP54
